shader绘制 封闭凹多边形

发表于 | 分类于 |

​image​

之前工作遇到的需求，需要在UI地图上绘制任务区域的大小，顶点数，形状不固定，有凹多边形存在的可能，并且进一步提出需要描边效果；

‍

凹多变形Mask

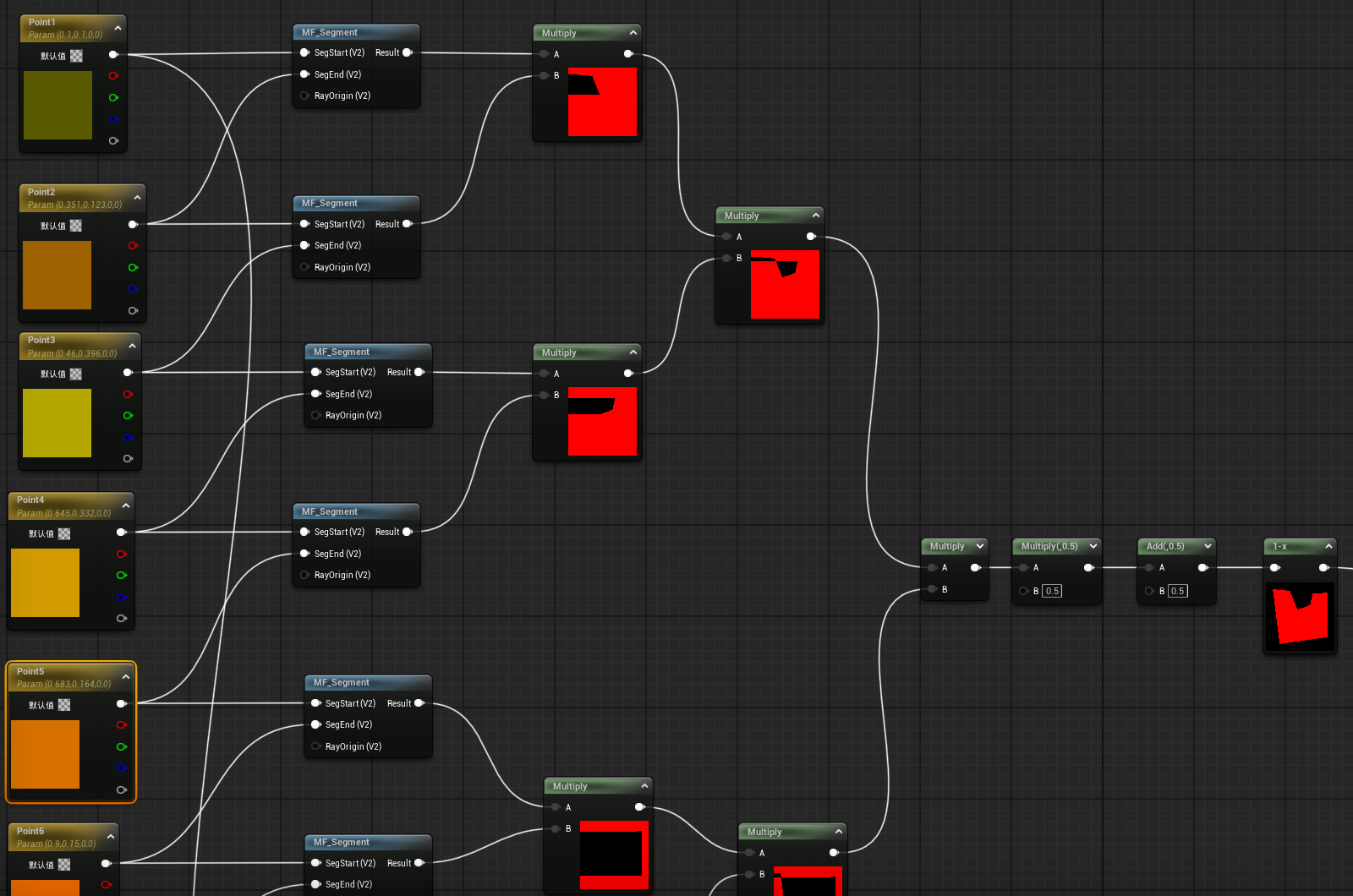

判断是否在多边形内部，通过一点任意方向穿过多边形边的次数的奇偶做判断，如果是奇数次，是内部，偶数次，是外部

判断一点沿一方向是否和一线端相交的代码如下，通过把是否相交记录为1 或 -1,最终所有的结果相乘即可获得奇偶结果

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

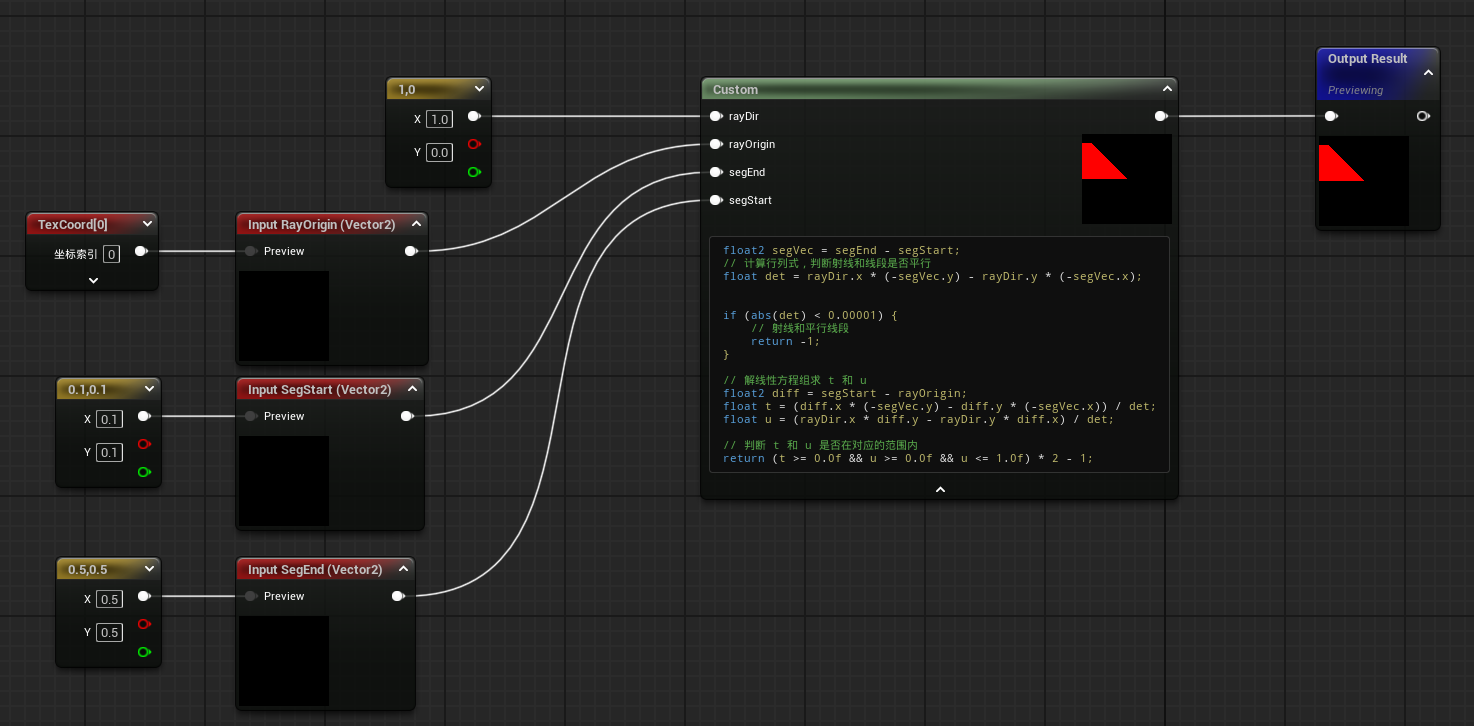

float2 segVec = segEnd - segStart;
// 计算行列式，判断射线和线段是否平行
float det = rayDir.x * (-segVec.y) - rayDir.y * (-segVec.x);


if (abs(det) < 0.00001) {
    // 射线和平行线段
    return -1;
}

// 解线性方程组求 t 和 u
float2 diff = segStart - rayOrigin;
float t = (diff.x * (-segVec.y) - diff.y * (-segVec.x)) / det;
float u = (rayDir.x * diff.y - rayDir.y * diff.x) / det;

// 判断 t 和 u 是否在对应的范围内
return (t >= 0.0f && u >= 0.0f && u <= 1.0f) * 2 - 1;

​image​

​image​

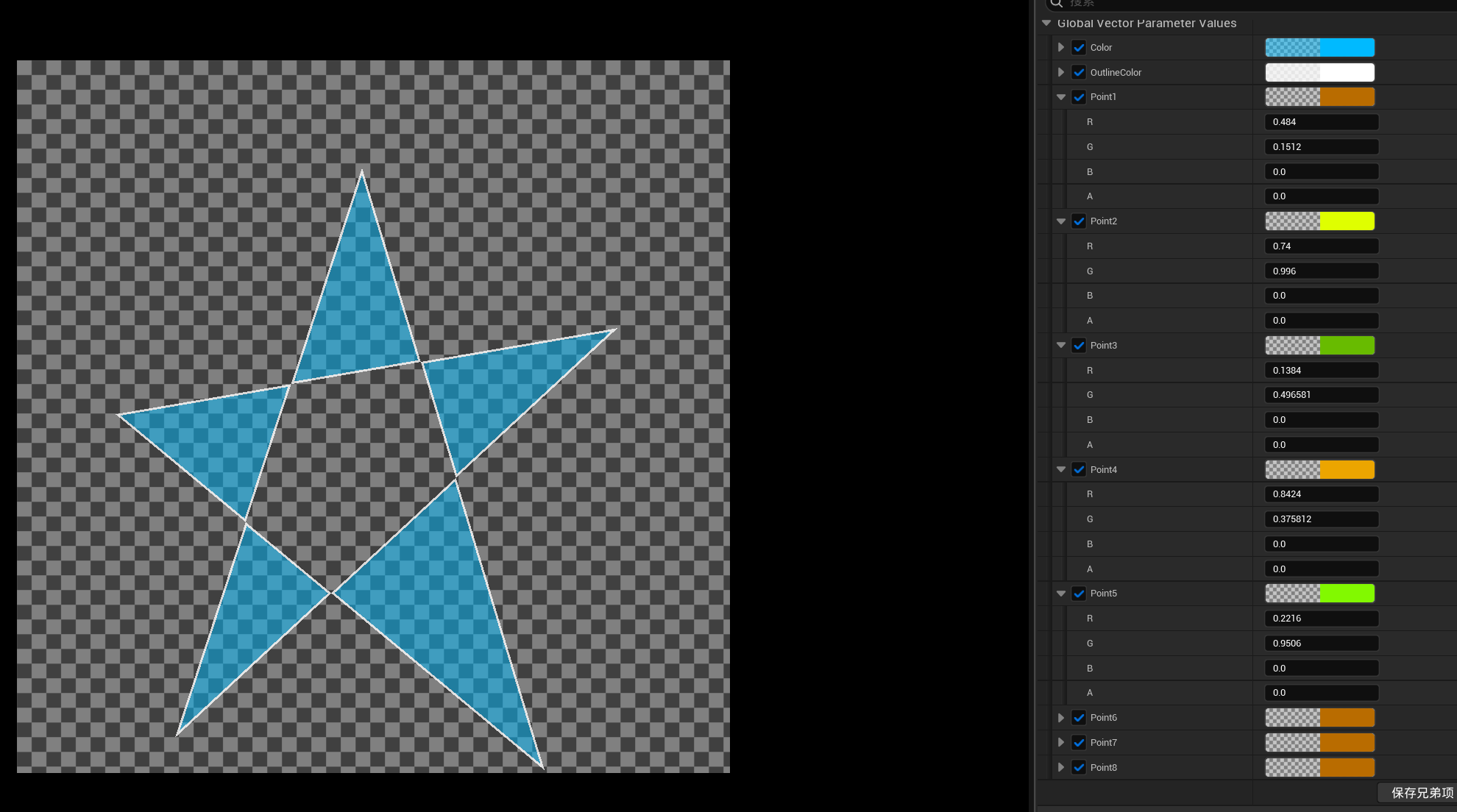

此实现最多提供了8个顶点，当需要顶点数不必要8个时，没用到的那些顶点设置为Point1一样的位置即可，像下图用了五个顶点的边有交错的五角星也是可以实现的，虽然除了好看，对于区域ui来说没什么意义就是了…

如果想要实心的五角星，需要10个顶点；

项目里用作地图区域，8个顶点足够了，而且8个顶点的计算，指令数也用到最后多了，不能在复杂了。

​image​

描边Mask

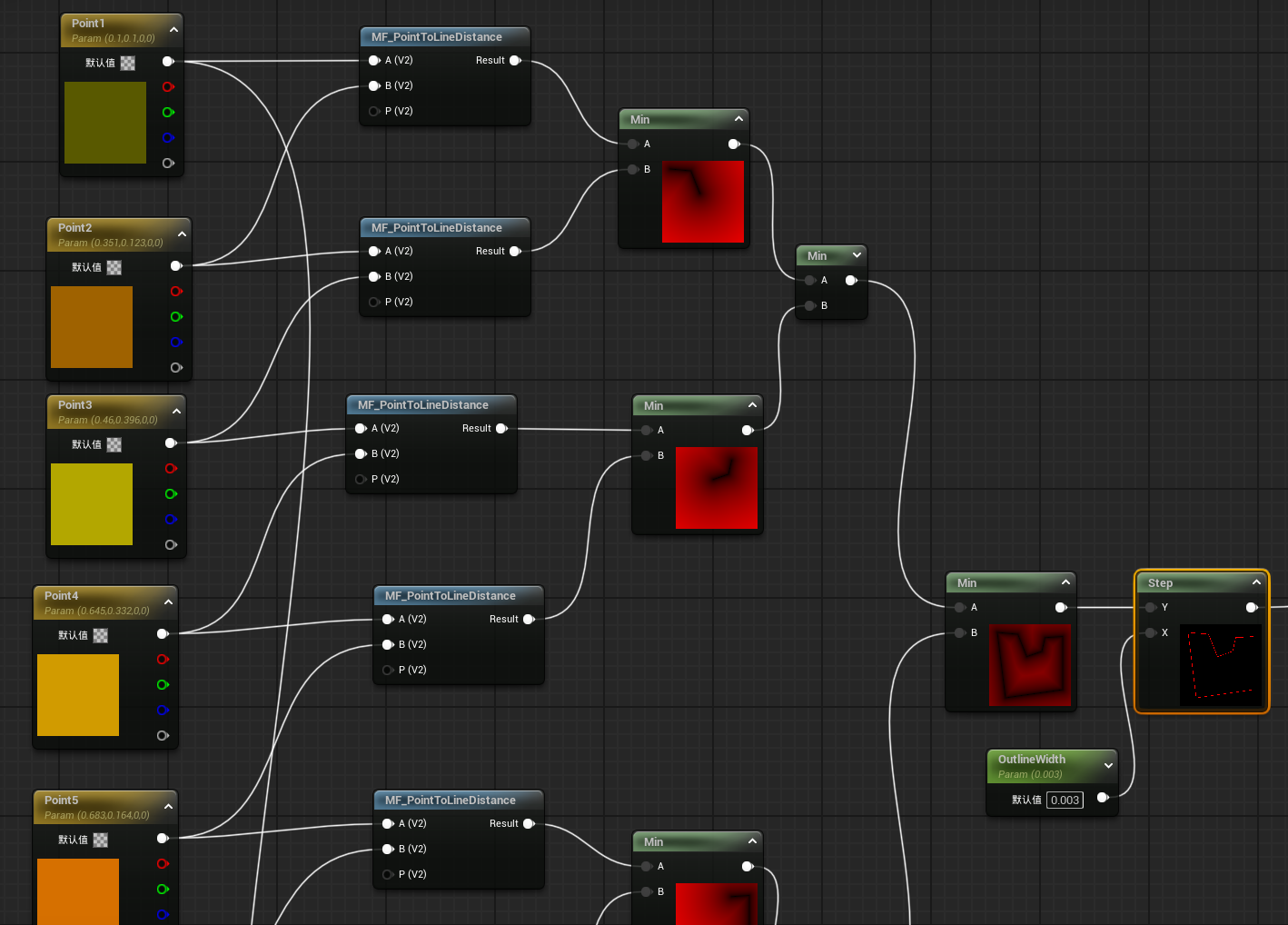

描边需要计算点到每条边的距离·，所有边的结果取最小值

1
2
3
4
5
6
7
//点到线距离
float2 ap = uv - a;
float2 ab = b - a;
float dis = dot(ap, ab)/dot(ab, ab);
dis = saturate(dis);
float2 dir = ap - dis * ab;
return length(dir);

​image​

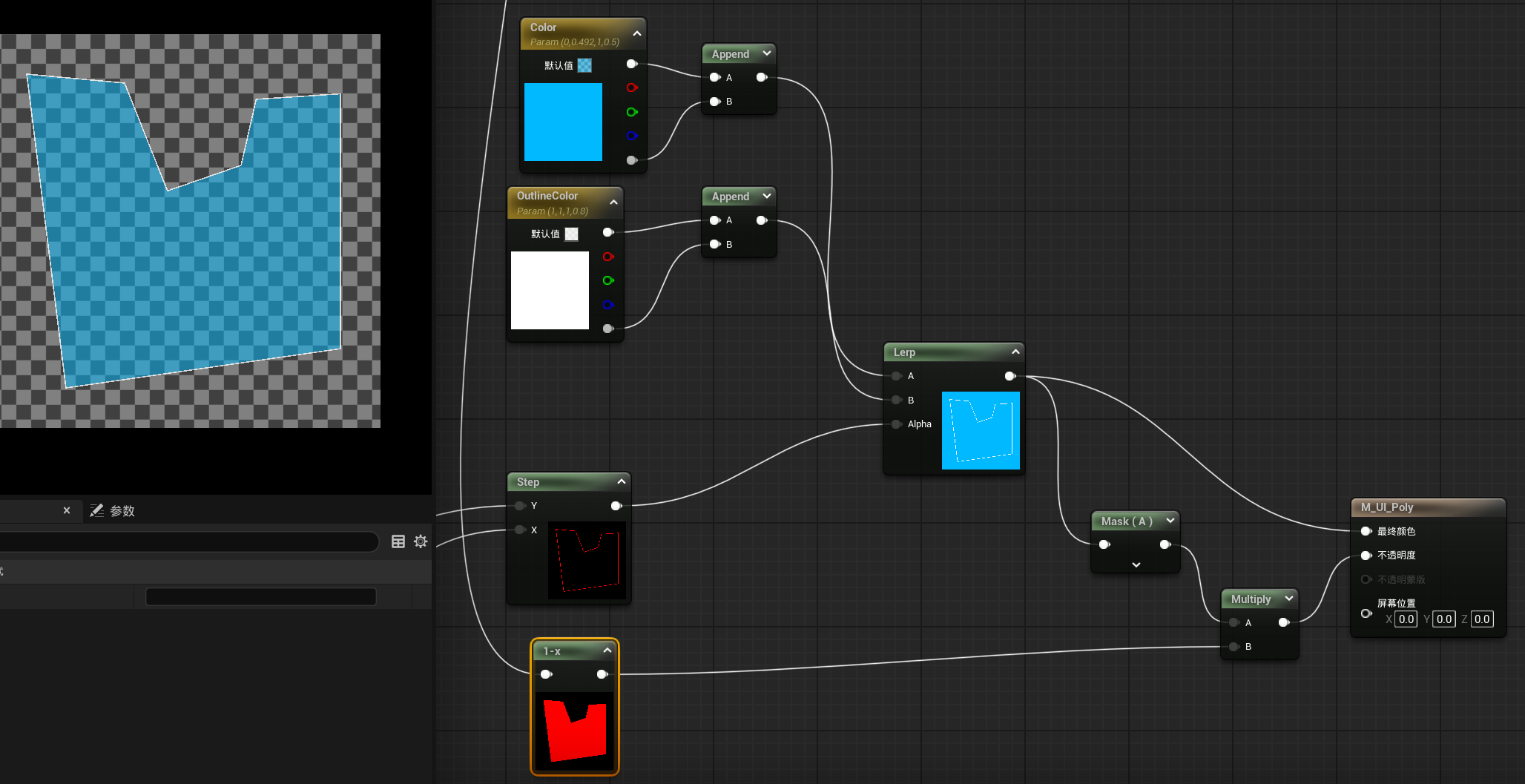

混合

​image​
